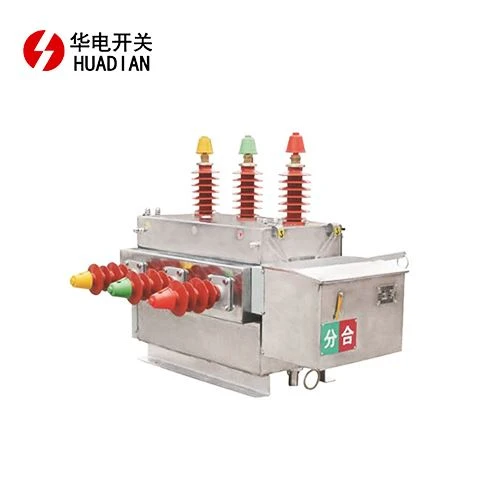

ZW27-12 Dış Mekan Vakumlu Devre Kesici
ürün tanıtımı
genel bakış:
ZW27-12 Dış Mekan Vakumlu Devre Kesici, anma gerilimi 12kV olan bir dış mekan yüksek gerilim şalter ekipmanıdır. Yağ yalıtımlı vakumlu devre kesicilerin yerini almak ve yağsız hava kompozit yalıtımını gerçekleştirmek için optimize edilmiş bir üründür. Devre kesici, mevcut yerli kolonlu vakum devre kesicinin avantajlarını birleştirir ve performansı benzer yerli ürünlerin önündedir. Elektrik sektörünün ihtiyaçlarını daha iyi karşılamak için ülkemde bu alanda lider vakumlu devre kesicidir.
Ortak modeller:
ZW27-12/630A,ZW27-12/1000,ZW27-12/1250
Ürün Yapısı ve Faydaları:
Ürün iki parçadan oluşmaktadır: devre kesici gövdesi ve çalıştırma mekanizması.
Ayırıcısız devre kesicinin gövde yapısı, iletken bir devre, bir yalıtım sistemi, bir conta ve bir kasadan oluşur.
İletken döngü, gelen ve giden tel iletken çubuklar, gelen ve giden teller yalıtım desteği, iletken klips, yumuşak bağlantı ve vakum kesicinin bağlanmasıyla oluşturulur.
Ürün hava yalıtımlıdır.
Giriş ve çıkış teli manşonu için porselen manşon veya dış mekan epoksi reçine veya ithal malzemeden silikon kauçuk kullanılır.
Kabuk sızdırmazdır ve iç kısım, yoğuşma önleyici, kirlilik önleyici ve hava koşullarına dayanıklılık özelliklerine sahip kompozit yalıtımı benimser.
Devre kesici, bariz bir görünür kırılma oluşturmak için bir izolasyon anahtarı ile donatılabilir.
Potansiyel transformatörler, çalışma gücü ve voltaj örneklemesi sağlamak için anahtarın içine monte edilebilir.
Çevre koşulları:
Ortam hava sıcaklığının üst sınırı artı 40 derece, alt sınırı ise -40 derecedir;
Rakım 2000m'den fazla değil;
Bağıl nem: günlük ortalama yüzde 95'ten fazla değil, aylık ortalama yüzde 90'dan fazla değil;
Rüzgar basıncı 700Pa'dan fazla değil;
Rüzgar hızı 34m/s'yi geçmemelidir;
Hava kirliliği derecesi "STAND-GB5582"ye göre IV. derecedir;
Deprem şiddeti 8 dereceyi geçmiyor.
Şartname
Devre kesicilerin ana teknik parametreleri:
| Numara. | Öğe | Birim | Veri | ||
| 1 | anma gerilimi | kV | 12 | ||
| 2 | Anma Yalıtımı (1dk güç frekansı dayanım gerilimi) | kV | 42 | ||
| 3 | Nominal İzolasyon (Nominal yıldırım darbe dayanım gerilimi) | kV | 75 | ||
| 4 | Orantılı frekans | Hz. | 52 | ||
| 5 | Anma akımı | A | 50 | ||
| 6 | Anma Kısa Devre Kesme Akımı | kA | 630 / 1000 / 1250 | ||
| 7 | Anma Kısa Devre Akımı Kesme Süreleri | t | 30 | ||
| 8 | Anma İşlem Sırası | / | O-0.3s-CO-180s-CO | ||
| 9 | Anma Kısa Devre Kapalı Akım(Tepe) | kA | 30 | ||
| 10 | Anma Dayanma Akımı | kA | 31.5 / 40 / 50 / 63 | ||
| 11 | Anma Kısa Trem Dayanma Akımı | kA | 12.5 / 16 / 20 /25 | ||
| 12 | Nominal Çalışma Gerilimi | V | AC 220 / DC 220 / DC48 / DC24 | ||
| 13 | Tam Mola zamanı | s | 0.125'ten küçük veya eşit | ||
| 14 | Her Faz İçin Ana Devre Direnci | μΩ | 200'den küçük veya ona eşit | ||
| 15 | Mekanik Ömür | t | 10000 | ||
Ürün ayrıntıları
Ürün ana hatları ve kurulum boyutları:
（Birim: mm）
